Hale pneumatyczne

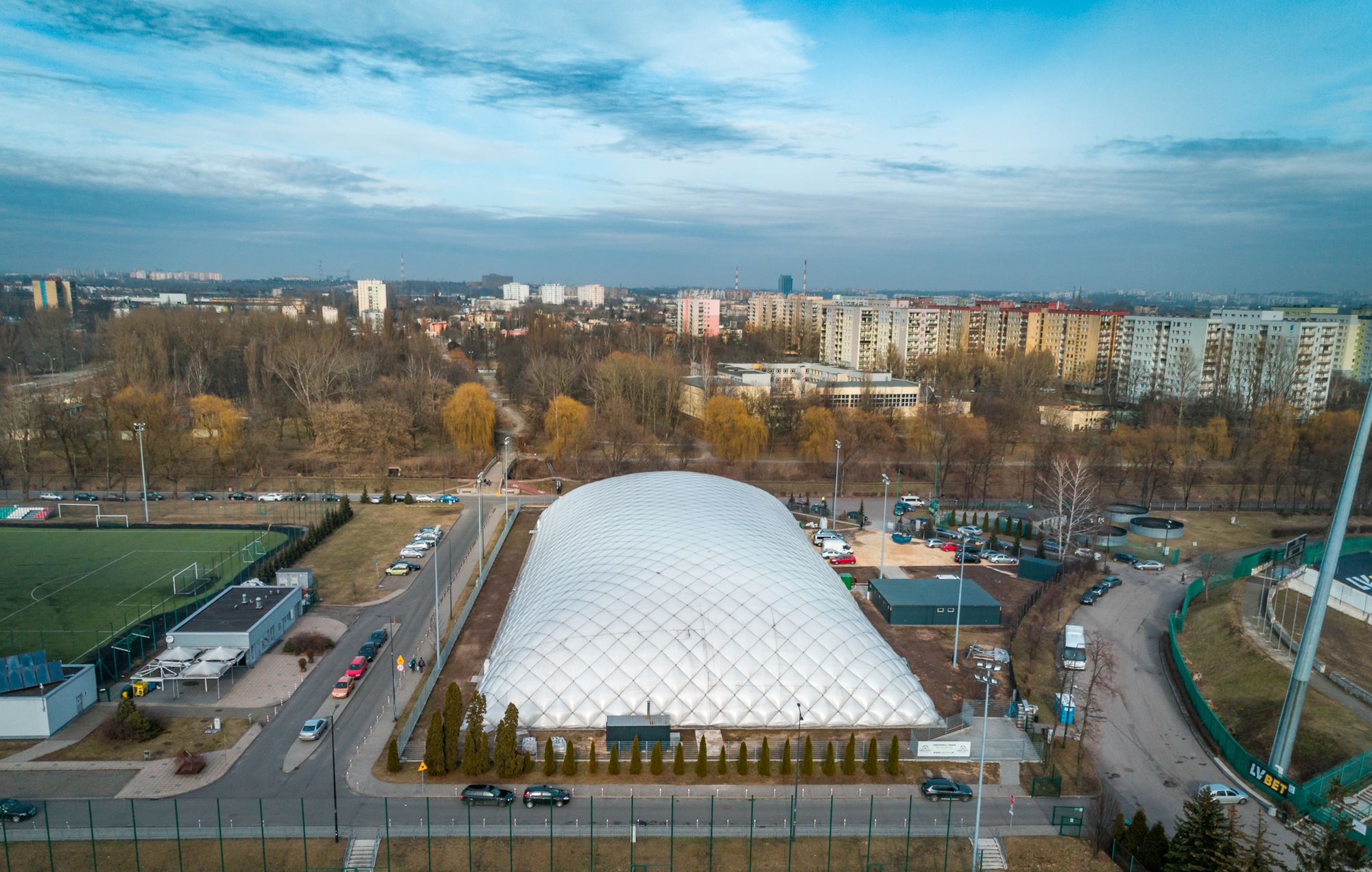

Hala bez ciężkiej konstrukcji nośnej, którą utrzymuje nadciśnienie powietrza. Przykryje pojedynczy kort 18 × 36 m albo pełnowymiarowe boisko piłkarskie. Koszt budowy jest kilkukrotnie niższy niż hali tradycyjnej o zbliżonej funkcji.
Nadciśnienie zamiast konstrukcji
Lekkie poszycie usztywnia niewielkie nadciśnienie, które utrzymuje zespół grzewczo-nadmuchowy. Siatka lin stalowych przenosi obciążenia od wiatru i śniegu na kotwy rozmieszczone na całym obwodzie.
Wewnątrz panują warunki jak w tradycyjnej hali sportowej, a obiekt można użytkować przez cały sezon zimowy niezależnie od pogody. Wyłączenie z użytkowania na montaż i demontaż to około 2 dni w roku.
Zobacz animowane schematy: obieg powietrza, poszycie, kotwienie, automatyka →
Przewijaj w dół, a hala się napełni
Przewiń w górę, a powłoka opadnie. Tak działa hala pneumatyczna: kształt utrzymuje tylko powietrze.
Jak działa hala pneumatyczna
Cztery schematy pokazują, co utrzymuje halę w powietrzu, jak jest ogrzewana, jak przenosi wiatr i co się dzieje przy awarii zasilania.
Dwuwarstwowa czy trójwarstwowa?
Hala dwuwarstwowa
Izolacja między warstwami
- dodatkowa warstwa izolacyjna między poszyciami
- mniejsze straty ciepła
- współczynnik 2,5–2,7 W/m²K
Hala trójwarstwowa
Membrana, izolacja, ochrona
- membrana nośna PCV 500–750 g/m²
- folia pęcherzykowa: bariera cieplna i akustyczna
- wymienna folia ochronna PE, co 3–5 lat, z klasyfikacją ogniową
- siatka lin stalowych, oczka ok. 2 × 2 m
- także do zastosowań przemysłowych
Standard i opcje
Wejścia i śluzy
- drzwi obrotowe 3- lub 4-skrzydłowe z uszczelkami
- drzwi ewakuacyjne w powłoce
- śluzy transportowe, np. dla lodowisk
Zespół grzewczo-nadmuchowy
- wymiennik ze stali nierdzewnej
- palnik gazowy lub olejowy
- komin dwuścienny, kanały nawiewne i recyrkulacji
- automatyka temperatury i ciśnienia
Oświetlenie
- LED w standardzie
- opcjonalnie świetlówkowe lub metalohalogenowe 400 / 2000 W
- panel sterowania strefami
Bezpieczeństwo
- układ awaryjny na niezależnych silnikach spalinowych
- włącza się przy zaniku prądu lub rozszczelnieniu
- bez osobnego agregatu
Kotwienie
- sieć lin stalowych
- balasty betonowe lub kotwy bezwykopowe Duck Bill / Manta Ray
- punkty co ok. 3,0 m
Opcje
- czujnik wiatru i śniegu
- wodny wymiennik z sieci ciepłowniczej
- pilot, sterowanie czasowe, iluminacja zewnętrzna
Ile kosztuje sezon w hali pneumatycznej?
Szacunkowe zużycie i bilans za sezon zimowy 180 dni. Wybierz wielkość obiektu.
Założenia: obłożenie 10 h na dobę, 50 zł/h za kort, 150 zł/h za Orlik, prąd 0,60 zł/kWh, gaz 2,40 zł/m³. Wartości szacunkowe, zawyżone. Rzeczywiste zużycie zależy m.in. od pogody, temperatury w hali i sposobu użytkowania.
Hale pneumatyczne Grimar
Policzymy halę dla Twojego boiska
Podaj wymiary w konfiguratorze. Przygotujemy koncepcję, wycenę i szacunek kosztów eksploatacji.
